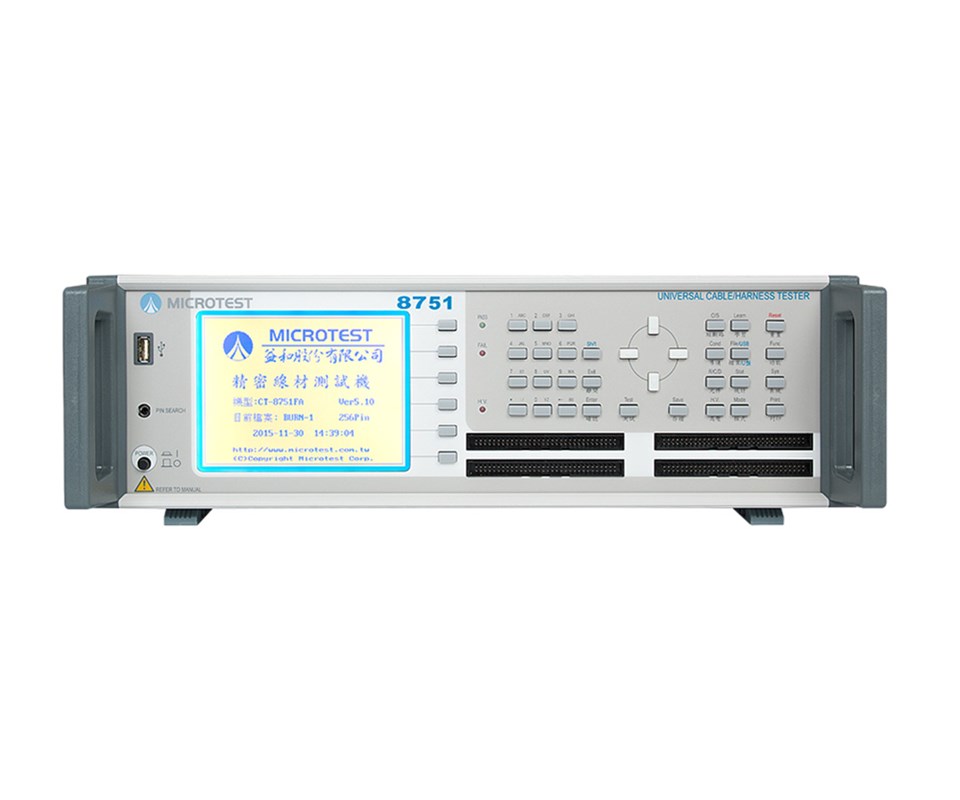

精密四线式线材测试仪器8751N/8751NA/8751FA

8751精密四线式线材测试仪提供64、128和256三种不同测试点数，并有8751N、8751NA、8751FA系列。在于直流和交流电压量测数值范围不同。

益和8751线材测试在量测线路上采用四线式量测法，导通阻抗精度是8740的10倍，可以规避掉转接治具线造成的阻抗值，让导通量测更加准确。

测试线材的项目包含: 导通阻抗、瞬间导通、元件测试 ( 电阻、电容、二极体 )、安规测试 (AC 高压 / 漏电流、DC 高压 / 漏电流 、绝缘阻抗 )、和短断路、瞬间断短路、快速瞬间断路、短断路端点判断及单边测试。支援RS-232, USB Host, Print, Remote等介面。
可应用在各种线材、连接器、及连接器与线材结合的成品，满足各式线材多点位的测试需求。


 特色：
· 四线式量测导通阻抗 10mΩ-52Ω
· 测试点数 64/128/256 点数
· 测试设定档案数达 500 组以上
· 测试项目：导通阻抗、瞬间导通、元件测试 ( 电阻、电容、二极体)、安规测试 (AC 高压 / 漏电流、DC 高压 / 漏电流 、绝缘阻抗 )、和短断路、瞬间断短路、快速瞬间断路、短断路端点判断及单边测试
· 多物测试 ( 多组产品测试 )：标准 4 个 / 扩充后 14 个
· USB Host 接口可存测试档案和结果，并可更新软体
· 支援 BAR Code 扫描与列印测试资料
· 快充线材量测可选购外接 DC 电源流扩充盒做线材压降量测




量测数据

型号	8751N	8751NA	8751FA
量测方法	四线式
量测点数	64/128/256
AC 高压	-	100-700V	100-1000V
DC 高压	50-1000V	50-1000V	50-1500V
高压输出准确度	±5%
高压量测精准度	±5%
额定输出	5Vdc
高压量测时间	0.01秒 - 60秒
线材规格要求	最大容许电容量 5μF
测试扫描模式	自动 / 手动 / 外部
量测讯号	低电压量测讯号
控制面版	系统 / 快速 / 编辑 / 功能按键群组
指示器	Pass / Fail ( LED) / 红绿指示灯 / 画面显示 / 声响




规格

储存记忆体	最多500组测试设定档案
电源需求	固定电压 115/230 Vac ±10%
	频率 60/50Hz
介面	RS-232, USB Host, Print, Remote
启动方式	手动、 自动、 Remote Control
液晶萤幕显示	320*240 解析度图形液晶显示
操作环境	温度：0℃-40℃ 湿度：RH≦75%
外观尺寸 (W*H*D)	8751(64) - 435x145x406 mm 8751(128) - 435x145x406 mm 8751(256) - 435x190x406 mm
重量	8751(64) - 8.44 kg 8751(128) - 9.3 kg 8751(256) - 14 kg



测试项目及量测范围

测试项目	量测范围
导通阻抗	10mΩ-52Ω
瞬间导通	1mΩ-52Ω
AC 高压漏电流	0.01mA -5mA
DC 高压漏电流	0.1µA-1000µA
DC高压绝缘	1MΩ-1.2GΩ
短断路/瞬间断短路/快速瞬间断路	2kΩ-100kΩ
电阻-量测范围	100mΩ-20MΩ
电平信号	0.5-3V
电流信号	10mA
电容-量测范围	10pF-3µF
频率信号	AUTO档位 (可选) 48Hz/480Hz/4.8kHz/48kHz
电平信号	0.3V-1.2V
二极体	0-6.8V
单边测试	可单边测试
短断路端点判断	可判断短断路端点

进阶功能项目

可程式化连续测试

自动找点

自动诊断

应用范围：各式线材、各式连接器、线材和连接器组合之成品
