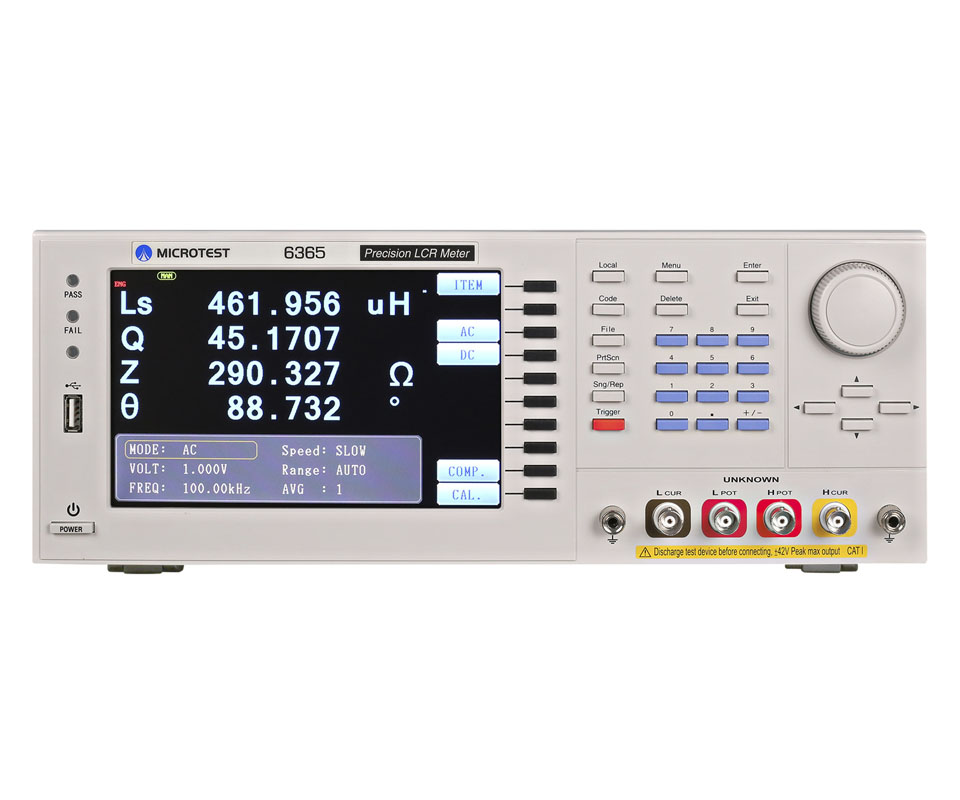

6364经济型 LCR 电桥具备高精确度、速度，且经济型多功能，测试频率范围从10Hz~100kHz。基本精确度±0.05%，萤幕画面可以同时显示四个参数。具多步列表功能，最多可以设定8组。低频率6365A(0.1Hz~200kHz)可量测容量大的铝电解电容。支援USB Host、RS-232、GPIB、Handler、LAN等介面。可选购电脑连线软体进行图形绘图分析。适用于生产制造、品保或进料检验或自动化检测部门。
特色：
· 量测频率 10Hz-100kHz
· ±0.05% 基本精确度
· 低频率6565A(0.1Hz~200kHz)可有效测量容量大的铝电解电容

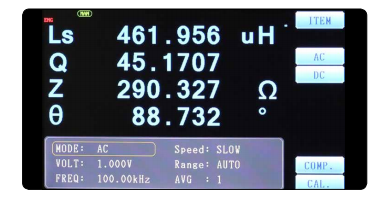

· 同时显示四个量测参数
· 量测比较功能
· 多步列表测试功能，最多可设定 8 组

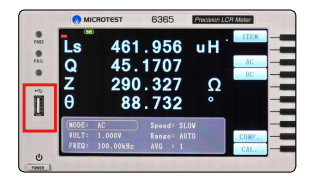

· USB Host 可存取测试画面及数据

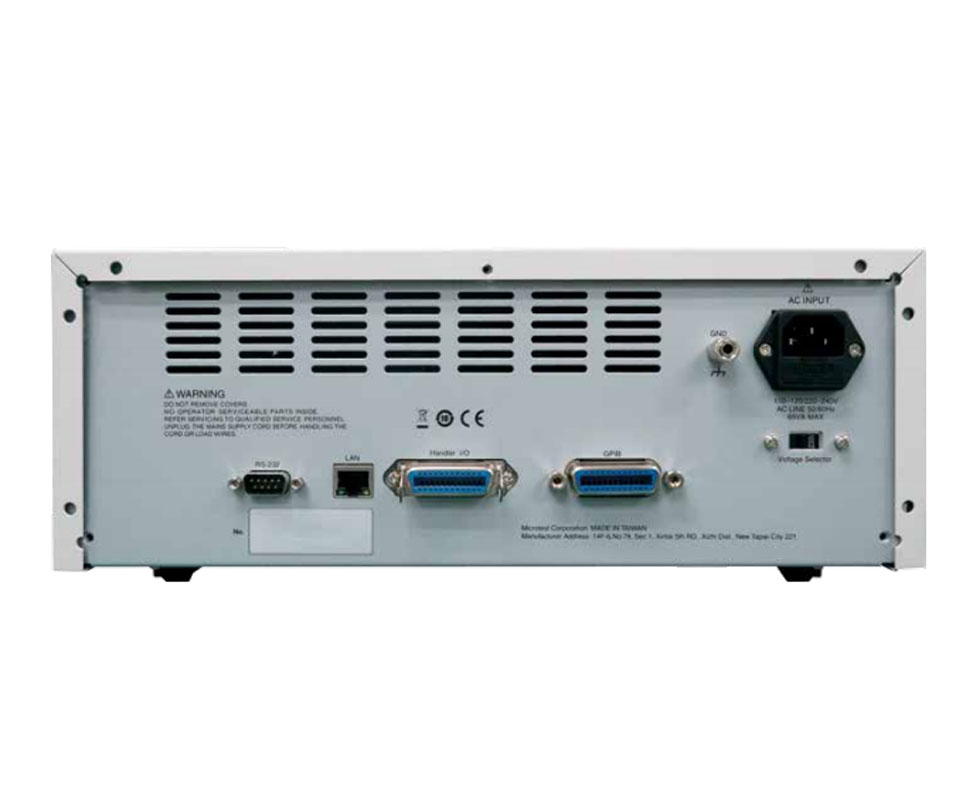

· 支援 RS-232、GPIB、Handler、LAN、USB Host 等介面
· 适用于生产制造、品保或进料检验或自动化检测领域
· 可加购电脑连线软体
量测数据
|
|
|
|
型号 |
6364 |
|
量测频率 |
10Hz-100kHz |
|
测量频率点数 |
可程式 |
|
频率最小解析度 |
五位数 |
|
频率输出精准度 |
±0.01% |
|
基本精确度 |
±0.05% |
|
AC 测试信号位准 |
10mV至2Vrms (1m Vrms 解析度) |
|
DC 测试信号位准 |
10mV至2V (1m Vrms 解析度) |
|
输出阻抗 |
100Ω |
|
AC / DC 量测速度 |
8mS |
规格
|
|
|
|
测试值判断模式 |
依主参数或次参数设定上下限 |
|
等效电路模式 |
串联/并联 |
|
量测模式 |
LCR Meter模式、多步列表 |
|
测试档位 |
自动/锁定 |
|
指示器 |
Pass/Fail |
|
校正 |
开路/短路 |
|
多步列表测试 |
最多8个步骤 |
|
内建储存 |
128组LCR Meter测试设定文件，多步测试可存8组 |
|
USB Host |
测试画面及数据 |
|
触发测试方式 |
自动、手动、RS-232、GPIB、Handler |
|
介面 |
USB Host、RS-232、GPIB、Handler、LAN |
|
电源需求 |
电压 98-132Vac or 195-264Vac (可切换) |
|
|
频率 47-63Hz |
|
液晶萤幕 |
7吋TFT, 彩色显示 (800*480) |
|
操作环境 |
温度：10-40℃、湿度：20-90%RH |
|
外观尺寸 (W*H*D) |
358x148x343 mm |
|
重量 |
3 Kg |
参数量测范围
|
|
|
|
｜Z｜ R X |
0.001mΩ - 99.999MΩ |
|
｜Y｜ G B |
0.1nS - 99.999S |
|
Cs Cp |
0.01pF - 9.9999F |
|
Ls Lp |
0.1nH - 99.999KH |
|
D |
0.00001 - 9.9999 |
|
Q |
0.1 - 9999.9 |
|
DCR |
0.001mΩ - 99.999MΩ |
|
Δ% |
-9999% - 9999% |
|
Θ |
±0.001 ~ ±180.000deg |
应用范围
电阻、电容、电感、震荡器、感应器、延迟线、滤波器、共振器
