CCS线束板集成件测试

概述:  CCS线束板集成件测试  一. 测试项目:  1. 短断路测试。  2. 温控电阻测试(NTC或PT系例)。  3. 焊接电阻测试(小于60微欧)  4. 交直流耐压测试  5. 直流绝缘电阻测试

全国热线

189-1555-2414

详细介绍


CCS线束板集成件测试

  CCS线束板集成件测试

  一. 测试项目:

  1. 短断路测试。

  2. 温控电阻测试(NTC或PT系例)。

  3. 焊接电阻测试(小于60微欧)

  4. 交直流耐压测试

  5. 直流绝缘电阻测试。

  二. 设备特点:

  1. 电脑化操作(所有产品规格在电脑端设定)。

  2. 导通与高压功能一体测试。

  3. 扫码启动

  4. 测试完成后数据自动存储。

  5. 测试完成后自动打印标签

  6. MES对接。

  三. 设备规格:

项目<!--?xml:namespace prefix = "o" ns = "urn:schemas-microsoft-com:office:office" /-->

 产品规格

测试点位

低压点位:72/126/252点;高压点位:8通道、16通道、32通道

/短路

1KΩ ~ 50KΩ

导通

1uΩ ~ 50.0Ω

电阻

Max.10.0MΩ

绝缘电阻

电压:01KV测试范围:1MΩ ~ 10GΩ

AC耐压

电压:100V5KV漏电流: 020mA

DC耐压

电压范围:100V6KV 漏电流:0~5mA

测试时间:

 0999

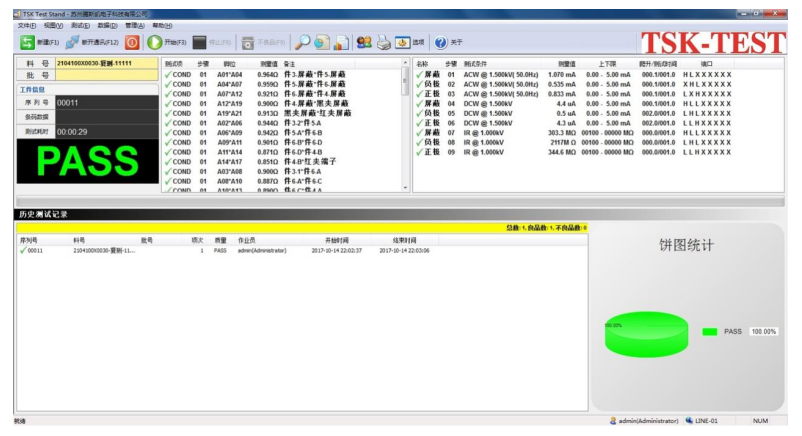

  四. 测试界面图:

CCS线束板集成件测试

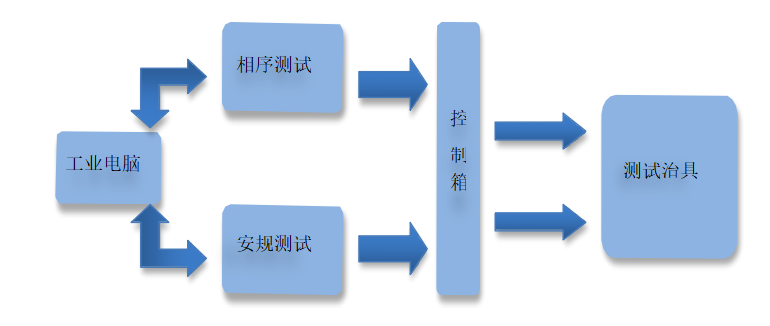

  五. 设备架构框图:

CCS线束板集成件测试

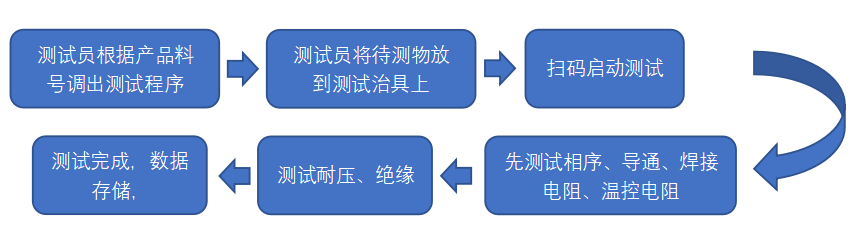

  六. 测试流程图:

CCS集成母排测试流程图
